一、隔膜密封式差壓變送器概述

    3051DP變送器加裝雙側遠傳密封裝置後，就成為雙法蘭毛細管差壓變送器 。主要用於密閉灌體的介質液位測量。選用於測量高低溫、高真空、高粘度及易結晶介質的流量、液位、密度和壓力，將差壓轉換成4~20mADC電流信號輸出，具有快速響應、遠程設定、自診斷等功能。3051DP雙法蘭液位變送器，可避免被測介質直接和差壓變送器的傳感器膜片接觸的壓力或液位測量方法。雙法蘭毛細管差壓變送器是一種新型變送器，具有設計原理先進、品種規格齊全、安裝使用簡便等特點。同時與傳統的1151、CECC等係列設備在安裝上可直接替換，有很強的通用性和替代能力。為適合國內自動化水平的不斷提高和發展，雙法蘭毛細管液位變送器除設計小巧精致外，更推出具有HART協議的智能化功能。

二、隔膜密封式差壓變送器使用範圍

  1.被測介質對變送器接頭和敏感元件有腐蝕作用時；

  2.需要將高溫被測介質與變送器隔離；

  3.被測介質中有固體懸浮物或高粘度易堵塞變送器接頭和壓力容室時；

  4.被測介質用引壓管引出易固化或結晶時；

  5.更換被測介質需要衝洗而不容交混時；

  6.必須保持衛生條件，防止汙染時。

  3051DP帶遠傳密封裝置的遠傳差壓變送器，仍具有3051DP型差壓/壓力變送器的各種特點：

  測量範圍：0~6KPa---0~500KPa

  提供多種結構材料，遠傳裝置組件焊接結構，可靠性強。充液腔低容積設計，減少溫度影響，根據用戶要求內充矽油使用溫度-40～149℃；高溫矽油使用溫度15至315℃.

  遠傳裝置工作壓力上限是用戶選擇遠傳裝置的額定值，工作壓力不低於3.5KPa(絕對壓力)。對腐蝕介質的選擇對應的隔離膜片材料。

三、隔膜密封式差壓變送器特點

  ●精度高；

  ●穩定性好；

  ●二線製；

  ●固體元件,接插式印刷線路板；

  ●小型、重量輕、堅固抗振；

  ●量程、零點外部連續可調；

  ●正遷移可達500%；負遷移可達600%；

  ●阻尼可調；

  ●單向過載保護特性好；

  ●無機械可動部件，維修工作量少；

  ●全係列統一結構，零部件互換性強；

  ●接觸介質的膜片材料可選擇：（316L、TAN、HAST-C、MONEL等耐腐蝕材料）

  ●防爆結構，全天候使用。

四、隔膜密封式差壓變送器的功能參數
  ◆使用對象：液體、氣體和蒸氣
  ◆測量範圍：0-0.1kPa至0-40MPa
  ◆輸出信號：4~20mA DC（特殊可為四線製220V AC供電,0~10mA DC輸出）
  ◆供電電源：12~45V DC,一般為24V DC
  ◆負載特性：與供電電源有關,在某一電源電壓時帶負載能力見圖2,負載阻抗RL與電源電壓VS關係式為RL≤50（VS-12）

  ◆指示表：指針式線性指示0~100%刻度，以及3 1/2位LCD液晶式顯示
  ◆防爆：a.隔爆型 dⅡCT5；b.本質安全型 iaⅡCT6
  ◆量程和零點：外部連續可調
  ◆正負遷移：零點經過正遷移或負遷移後,量程、測量範圍的上限值和下限值的絕對值，均不能超過測量範圍上限的100%。非常大正遷移量為非常小校調量程的500%；非常大負遷移量為非常小校調量程的600%。流量變送器非常大正、負遷移量為校準量程的10%
  ◆溫度範圍：放大器工作溫度範圍：-29~+93℃（LT型為:-25~+70℃），灌充矽油的測量元件：-40~+104℃，法蘭式變送器灌充高溫矽油時：+15~+315℃，普通矽油：-40~+150℃
  ◆靜壓和過載壓力：4、10、25、32MPa
  ◆濕度：相對濕度為0~100%。

  ◆振動影響：在任意軸向上，振動頻率為200Hz時，誤差為測量範圍上限的±0.05%/g
  ◆電源影響：小於輸出量程的0.005%/V
  ◆負載影響：電源如果穩定,則負載沒有影響
  ◆安裝位置影響：非常大可產生0.24kPa的零點誤差,但可校正,對量程沒有影響其它


五、隔膜密封式差壓變送器結構材料
  ◆隔離膜片：316L不鏽鋼,哈氏合金C-276,Monel合金,或鉭
  ◆排氣/排液閥：316不鏽鋼,哈氏合金C,蒙乃爾合金
  ◆法蘭和接頭：碳鋼鍍鎳,316不鏽鋼,哈氏合金C或蒙乃爾合金
  ◆接觸介質“O”形環：丁 腈橡膠，氟橡膠
  ◆灌充液：矽油或惰性油
  ◆螺栓：碳鋼鍍鎳
  ◆電子殼體材料：低銅鋁合金
  ◆引壓連接件：法蘭NPT 1/4，中心距54mm；接頭NPT 1/2或M20×1.5陽螺紋球錐麵密封,帶接頭時中心距50.8、54、57.2mm（NPT錐管螺紋符合GB/T12716-91）
  ◆信號線連接孔:G1/2〃

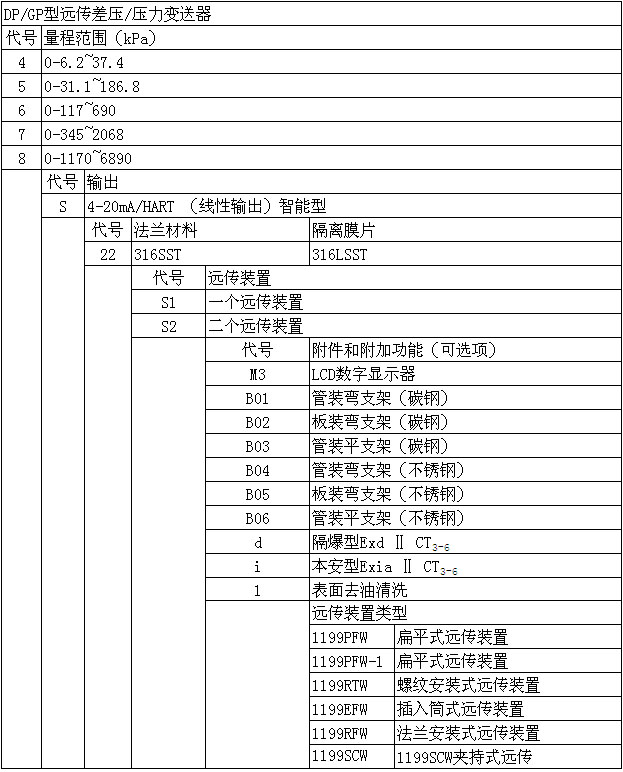

六、隔膜密封式差壓變送器型號規格

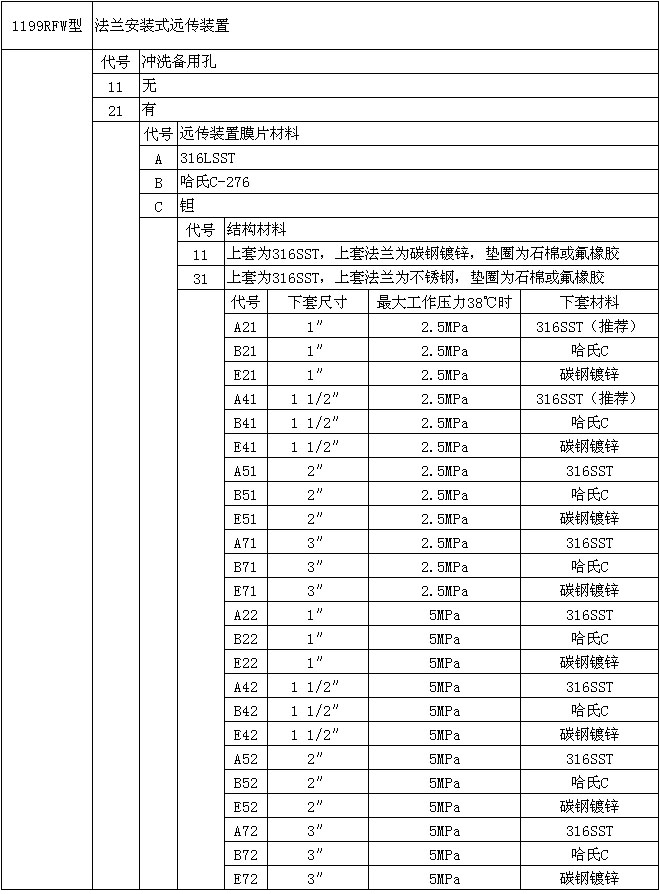

遠傳裝置選型
